Rendimiento
| Respuesta de frecuencia (-3 dB) (1) | 47 Hz – 30 kHz BM Backcan |
| Rango de frecuencia (-10 dB) (1) | 40 Hz – 35 kHz BM Backcan |
| Rango de frecuencia (-10 dB) (1) | 41 Hz – 35 kHz PI Backcan |
| Sensibilidad del sistema (1 W a 1 m) (2) | 92 dB (1 W = 4 V para 16 ohmios) |
| Ángulo de cobertura nominal | 90 grados cónicos |
| Manejo de potencia (3) | |
| Promedio | 90 W |
| Programa | 180 W |
| Cima | 360 W |
| Potencia de amplificador recomendada | 180 W a 16 ohmios |
| Impedancia nominal (Lo, Z) | 16 ohmios |
| SPL máximo clasificado | |
| Promedio | 112 dB |
| Cima | 118 dB |
| Con THP60 – promedio | 110 dB |
| Grifos de transformador (a través del interruptor giratorio frontal) | |
| 70 V | 60 W (83 Ω) / 30 W (165 Ω) / 15 W (330 Ω) / 7,5 W (660 Ω) / apagado y funcionamiento de baja impedancia |
| 100 V | 60 W (165 Ω) / 30 W (330 Ω) / 15 W (660 Ω) / apagado y funcionamiento de baja impedancia |
Transductores
| Controlador de fuente puntual concéntrica dual | 1 destornillador concéntrico doble de 200 mm (8.0 “), con tecnología Omnimagnet |
| Baja frecuencia | Bobina de 44 mm (1,75 “), cono de pulpa de papel multifibra tratado |
| Alta frecuencia | Cúpula PEI de 25 mm (1,00 “) |
Físico
| Recinto | |

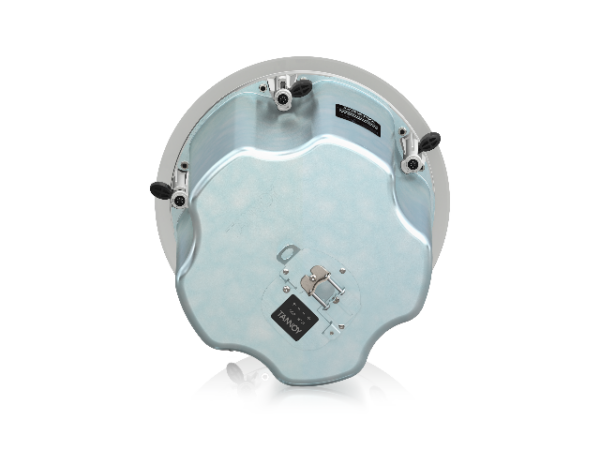

| Backcan | Acero zincado |
| Deflector | ABS con clasificación UL 94V-0 con carga refleja |
| Reja | Acero, con revestimiento resistente a la intemperie |
| Caracteristicas de seguridad | Anillo de seguridad ubicado en la parte posterior del gabinete para unión de seguridad de soporte de carga |
| Diseño de sujeción | Abrazadera de palanca de seguridad Rango de sujeción mínimo / máximo 9,5 mm (0,37 “) / 60 mm (2,36”) Par de apriete recomendado: 1,5 Nm |
| Opciones de backcan | |
| Montaje ciego (BM) | Completo con backcan fijo |
| Preinstalación (PI) | Backcan independiente para preinstalación |
| Opciones de entrada de cables | Abrazadera de cable y conector a presión para conductos de hasta 22 mm |
| Nocauts de conductos en PI Backcan | 3 conjuntos de posiciones horizontales 19/22/28 mm (0,75 “/ 0,87” / 1,10 “) |
| Conectores | Conector de bloqueo extraíble con terminales de tornillo con función de “bucle” |
| Cumplimiento | UL-1480, UL-2043, CE |
Físico
| Dimensiones | |
| Diámetro del bisel | 319,0 mm (12,56 “) |
| Delantero del techo a la parte trasera de la bandeja trasera | – |
| Frente del techo a la parte superior del lazo de seguridad | – |
| Modelo BM: De la parte delantera del techo a la parte trasera de la bandeja trasera | 310,5 mm (12,22 “) |
| Modelo BM: desde el frente del techo hasta la parte superior del lazo de seguridad | 327,7 mm (12,90 “) |
| Modelo PI: parte frontal de la superficie del techo a la parte posterior de la unidad de altavoz | 125,6 mm (4,94 “) |
| Modelo PI: parte frontal del bisel posterior del accesorio hasta la parte superior del lazo de seguridad | 168,5 mm (6,63 “) |
| Diámetro de corte del orificio (todos los modelos) | 295 mm (11,61 “) |
