Constelacion HD | 1ME1 – BLACKMAGIC
Descripción

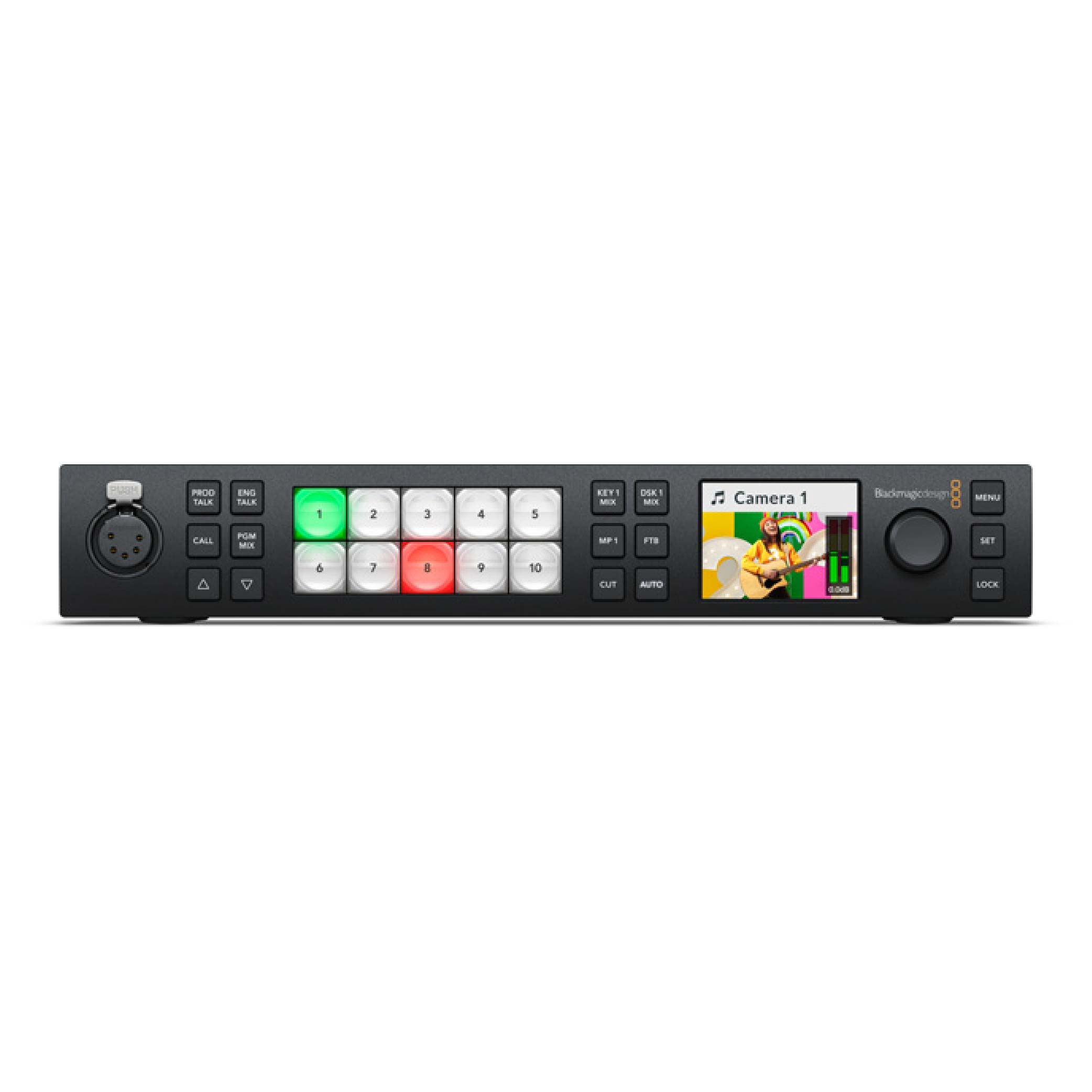

¡ATEM 1 M/E Constellation HD es un conmutador de producción en vivo de alta definición repleto de funciones avanzadas! ¡El diseño único M/E incluye 10 entradas 3G‑SDI convertidas a estándares y 6 salidas auxiliares 3G‑SDI independientes! ¡También incluye una salida de cámara web USB, DVE, chroma keyers, reproductores multimedia, vistas múltiples y más!
Conexiones
Entradas de vídeo totales
10
Salidas de video totales
6
Tarifas SDI
1.5G, 3G
Entradas de audio totales
2 x Jack balanceado de 1/4 de pulgada,
1 x Talkback XLR de 5 pines.
Salidas de audio totales
1 x Talkback XLR de 5 pines.
Entradas de audio SDI
Audio embebido de 2 canales en todas las entradas SDI.
Salidas de audio SDI
Audio embebido de 2 canales en todas las salidas SDI.
Conexiones de código de tiempo
Ninguna
Entrada de referencia
Tri-Sync o Black Burst.
Resincronización de entrada de video
En las 10 entradas.
Convertidores de velocidad de fotogramas y formato
En las 10 entradas.
Salidas auxiliares SDI
Cualquiera de las 6 salidas SDI.
Salidas de vista previa SDI
Cualquiera de las 6 salidas SDI.
Salidas del programa SDI
Cualquiera de las 6 salidas SDI.
Salida de programa SDI convertida hacia abajo
Ninguna
Salida de cámara web
1 x USB-C compatible con 720p o 1080p a velocidad de fotogramas PGM.
Vistas múltiples totales
1 x 3G-SDI
Conexión del panel de control
Ethernet. Conexión directa entre panel y chasis, o vía red.
Generador de código de tiempo interno
Sí
Replicar
RJ45 para sistemas de intercomunicación de terceros.
Salida de conteo
Agregado a través de una conexión ethernet al producto Blackmagic Design GPI y Tally Interface. (No incluido).
ethernet
Admite 10/100/1000 BASE-T.
Interfaz de la computadora
1 x USB-C compatible con USB 3.1 Gen 1 (5 Gb/s)
Estándares
Estándares de vídeo SD
Ninguna
Estándares de vídeo HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.904, 6 010804
Cumplimiento SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivel A y B.
Muestreo de vídeo
4:2:2
Precisión de color
10 bits
Espacio de color
REC 709
Conmutación automática SDI
Detecta automáticamente entre 1.5G-SDI y el nivel A o el nivel B3G-SDI.
Especificaciones del producto
Manipuladores ascendentes
4
Claves descendentes
1
Incrustadores de croma avanzados
4
Soporte de intercomunicación
Sí
Mezcla menos soporte
Sí
Claves lineales/de luminancia
5
Manipulador de transición (Stinger/DVE)
1 aguijón, 1 DVE.
Número total de capas
7
Generadores de patrones
5
Generadores de color
2
Panel de control
Panel de conmutación de emergencia, software o hardware opcional de la fascia delantera.
Ventanas enrutables
dieciséis
Cuenta
Rojo para programa y verde para indicación de vista previa.
Etiquetas de origen de Windows
Sí
Monitoreo de vistas múltiples
Monitoreo de vistas múltiples
1 x vista múltiple configurable a 16, 13, 10, 7 o 4 vistas. Incluye monitoreo de programa, vista previa, entradas, reproductores multimedia, DSK, Clean Feed con etiquetas opcionales y medidores de audio.
Estándar de video de vista múltiple
alta definición
Resolución mínima de pantalla
1366×768
Reproductor multimedia
Reproductores multimedia
2
Canales
Rellene y clave para cada reproductor multimedia.
Capacidad de imágenes fijas del grupo de medios
20
Capacidad de clips del grupo de medios
2x hasta 1080p60.
Duración del clip del reproductor multimedia en 720 HD
400 fotogramas.
Duración del clip del reproductor multimedia en 1080 HD
200 fotogramas.
Formato de imagen fija de grupo de medios
PNG, TGA, BMP, GIF, JPEG y TIFF.
Formato de archivo de video de grupo de medios
Secuencia TGA.
Formato de archivo de audio de grupo de medios
WAV, MP3 y AIFF.
