Descripción

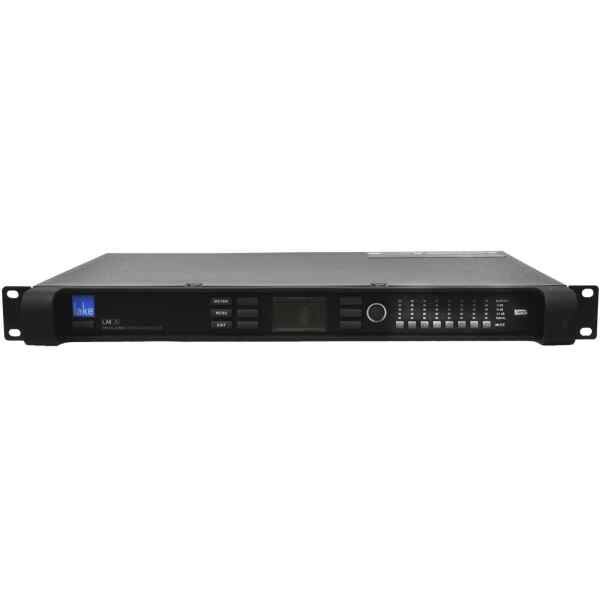

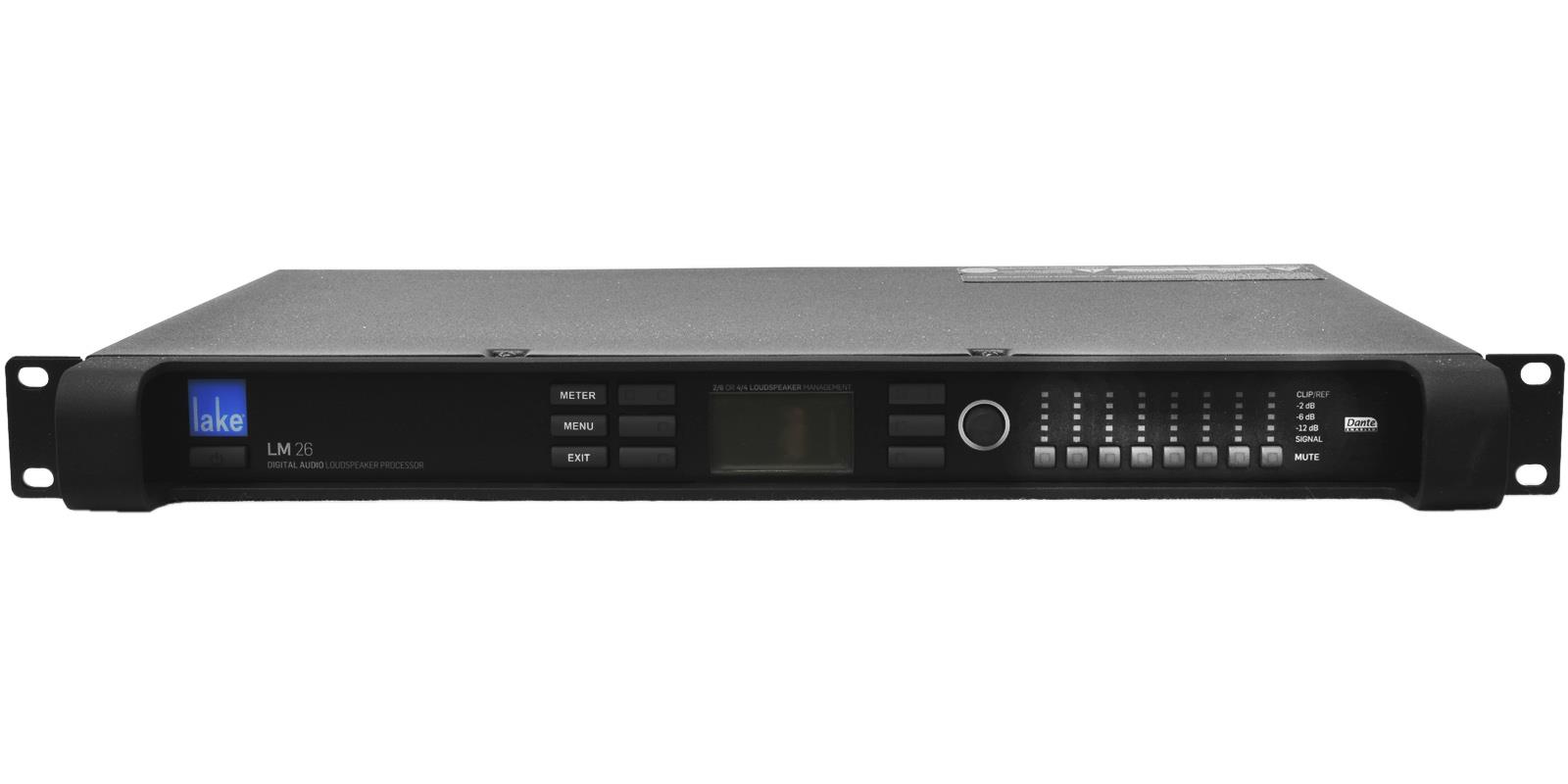

Un poderoso procesador independiente para sistemas de altavoces.
El LM-26 proporciona una configuración de 2 entradas y 6 salidas ideal para para funciones de ecualización, delay y crossover de altavoces multi vía. El LM-26 proporciona también E/S 4×8 EAS3 digital y 8 E/S Dante en red, todo con enrutamiento completo de la señal para proporcionar Dante break-in y break-out y funcionalidad de conmutación por error. Dos unidades LM-26 pueden apilarse y vincularse entre sí para funcionar como un solo procesador de 4×12.
El procesador LM-26 proporciona lo último en combinación de flexibilidad de señal de entrada y salida y operación a prueba de errores. La programación simple en LAKE Controller permite múltiples escenarios de conmutación automática configurados por el usuario, por ejemplo, las señales pueden distribuirse a través de la red Dante con una fuente de entrada AES3 que falla a analógica y con el resultado automáticamente en cascada a todos los receptores Dante. Además, la topología de red redundando doble de la serie LM permite una conmutación perfecta en caso de un problema en un enlace Ethernet.
Vistazo rapido
Características.
Rendimiento de audio.
Análogo.
Red de audio Dante.
Ajustes prestablecidos.
Entradas AES.
GPIO.
Ethernet.
Interface de panel trasero.
Interface de usuario en panel frontal.
Energía.
Dimensiones.
Peso.
Terminado.
Aprobaciones.
Características.
Módulo de configuración: 2 módulos Contour (Crossover) o 4 módulos Mesa (EQ).
Procesamiento de canal: 6 en modo Contour o 4 en modo Mesa.
Routers de entrada: 8 routers de entrada con 4 prioridades en cada uno, failover sin fisuras para reducir las prioridades.
Mezcladora de entrada de módulo: 4 canales para Contour, 8 canales para Mesa. Mezcla cualquier relación entre todos los routers de entrada.
Procesamiento de entrada: Ecualizadores de entrada Raised Cosine Mesa e Ideal Graphic.
Procesamiento de salida: Fase lineal o crossover clásico, ecualizador paramétrico, shelving y filtros todo-paso.
Características: Delay, Mute, Phase, Gain etc.
Limitadores: LimiterMax con limitador RMS y Peak. MaxRMSLevel, MaxRMSCorner, MaxRMSAttack configurables.
Compatible con SuperModule: Sí.
Rendimiento de audio.
Resolución de conversón: 24 bits.
Frecuencia de muestreo interna / Ruta de datos: 96 kHz/32 bits punto flotante.
Delay de propagación de producto: Mejor caso (AES síncrono 96 kHz a AES síncrono 96 kHz por medio de módulo) 0.871 ms Análogo (Entrada análoga a salda análoga por medio de módulo) 1.039 ms Pass Thru (Entrada análoga a AES síncrono 96 kHz módulo bypassing) 0.158 ms.
Delay de usuario máximo disponible: 2 segundos.
Análogo.
Entradas y salidas: 2 entradas y 6 salidas.
Respuesta de frecuencia, digital a análogo: ±0.03 dB, 20 Hz a 20 kHz.
Distorsión armónica total, entradas: 0.00024% típico a 1 kHz.
Distorsión armónica total, salidas: 0.00037% típico a 1 kHz.
Rango dinámico, entradas: 116 dB.
Rango dinámico, salidas: 115 dB.
Impedancia de entrada: 20 kilo-ohms balanceado, 10 kilo-ohms desbalanceado.
Modo de rechazo común: -74 dB, 20 Hz a 20 kHz.
Crosstalk, entradas: -98 dB, 20 Hz a 20 kHz.
Red de audio Dante.
Entradas y salidas: 4 entradas y 8 salidas.
Tasas de muestreo soportadas: 48, 96 kHz.
Soporta rutas redundantes: Sí.
Topología flexible: Sí.
Ajustes prestablecidos.
Frame presets: 100.
Entradas AES.
Entradas y salidas: 4 entradas y 8 salidas.
Resoluciones soportadas: Hasta 24 bits.
Tasas de muestreo soportadas: 44.1, 48, 88.2, 96, 176.4, 192 kHz.
Terminación: Seleccionable.
GPIO.
Entradas: 2 entradas de propósito general (GPI) que con soporte de cierre de contacto externo.
Salidas: 2 salidas de propósito general (GPO) con cierre de contacto interno.
Control de entrada de software configurable: Estado Standby, estado Mute, Dual preset recall.
Indicación de salida de software configurable: Estado Standby, estado Mute, Faults, Ready.
Ethernet.
Gigabit Ethernet: 1000 Base-T.
Fast Ethernet: 100 Base-Tx.
Interface de panel trasero.
Entradas y salidas analógicas: 2 + 6 XLR.
Entradas y salidas AES: DB-25, con terminación seleccionable.
Puertos Ethernet: Dual Neutrik® etherCON®.
GPIO: DB-9.
Energía: IEC desmontable de 3 pines.
Interface de monitoreo y control: Por medio de Ethernet para software de controlador Lake.
Interface de usuario en panel frontal.
Display: Monocromo con lectura a plena luz del día (128 x 64).
Medidores: LED para nivel de señal e indicadores de clip por canal.
Indicadores LED para Falla y Advertencia.
Ajuste de parámetros: Parámetro simple/múltiple con codificador giratorio.
Botón de encendido: On/Stand by.
Energía.
Voltaje nominal: 100-240V AC.
Voltaje de operación: 70-265 V AC.
Consumo de energía: 30 W máximo.
Dimensiones.
483 x 44 x 290 mm (1U).
Peso.
5 kg.
Terminado.
Chasis de acero pintado en color negro con asas de aluminio fundido.
Aprobaciones.
CE, ANSI/UL 60065 (ETL), CSA C22.2 NO. 60065, FCC.
